概述

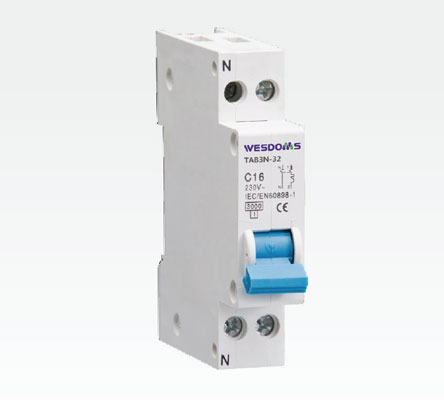

TAB3N-32 斷路器為1P+N 斷路器。應用于安裝在初級設備控制板上的斷路器，亦可應用于商場、基站、家庭電源進線板控制端等。
規格及配置
極數: 1P+N Ue: AC 230V
In:6A,10A,16A,20A,25A,32A
運行短路能力Ics:3kA
額定短路能力Icn:3kA
電氣壽命4000 次 機械壽命：10000 次
產品執行標準
IEC60898-1，GB/T10963.1

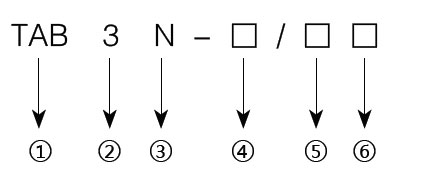

型號含義
|
①
|
眾智信（天津）電氣有限公司小型斷路器
|
|
②
|
設計序號
|
|
③
|
類別代號
|
|
④
|
殼架額定等級電流Inm（A）
|
|
⑤
|
脫扣類型
|
|
⑥
|
額定工作電流
|
安裝條件
1、周圍空氣溫度
環境溫度：-5 攝氏度至+40 攝氏度
2、安裝地點
海拔不超過2000m;
3、污染等級
家裝污染等級為2 級
工業用途污染等級為3 級。
4、安裝類別
斷路器保護電路的安裝類別為Ⅲ。
5、導線截面按斷路器最大約定發熱電流Ith 進行配置。
技術參數
外形尺寸
斷路器的技術參數表1、表2
表1 短路瞬時保護參數
|
0.2s 內不脫扣
|
0.2s 內脫扣
|
曲線類型
|
|
3In
|
5In
|
B 型曲線
|
|
5In
|
10In
|
C 型曲線
|
|
10In
|
15In
|
D 型曲線
|
表2 過載保護技術參數說明
|
3600 秒內不動作
|
3600 秒內動作
|
|
1.13In
|
1.45In
|
外形尺寸
公差±0.2mm
