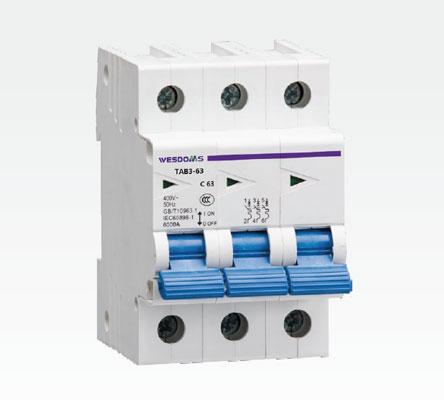

概述
TAB3-63 斷路器分1 極2 極3 級和4 極。應用于安裝在初級設備控制板上的斷路器，亦可應用于商場、基站、家庭電源進線板控制端等。
規格及配置
極數: 1P,2P,3P,4P
Ue:AC 230/400V
In:1A,3A，6A,10A,16A,20A,25A,32A,40A,50A,63A,
分?jǐn)嗄芰?: Icu6KA Ics=4.5kA
電氣壽命4000 次，機械壽命10000 次
產品執行標準
GB/T10963.1
IEC60898-1

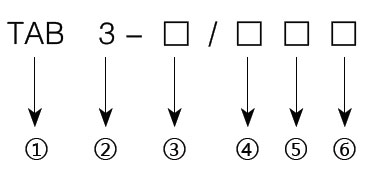

型號含義
|
①
|
眾智信（天津）電氣有限公司小型斷路器
|
|
②
|
設計序號
|
|
③
|
殼架額定等級電流Inm
|
|
④
|
脫扣類型
|
|
⑤
|
額定工作電流
|
|
⑥
|
極數
|
安裝條件
1、周圍空氣溫度
環境溫度：-5℃或+40℃
2、安裝地點
海拔不超過2000m;
3、污染等級
污染等級為3 級。
4、安裝類別
斷路器保護電路的安裝類別為Ⅲ。
5、導線截面按斷路器最大約定發熱電流Ith 進行配置。
技術參數
外形尺寸
斷路器的技術參數表1、表2
表1 短路瞬時保護參數
|
0.2s 內不脫扣
|
0.2s 內脫扣
|
曲線類型
|
|
3In
|
5In
|
B 型曲線
|
|
5In
|
10In
|
C 型曲線
|
|
10In
|
15In
|
D 型曲線
|
表2 過載保護技術參數說明
|
3600 秒內不動作
|
3600 秒內動作
|
|
1.13In
|
1.45In
|

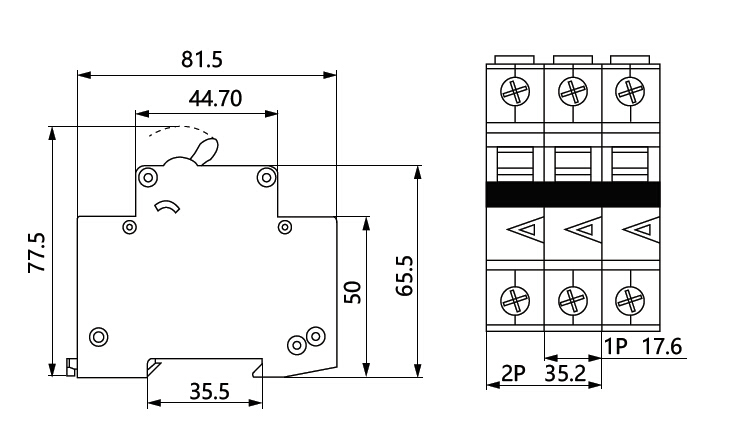

外形尺寸
公差±0.2mm
