概述

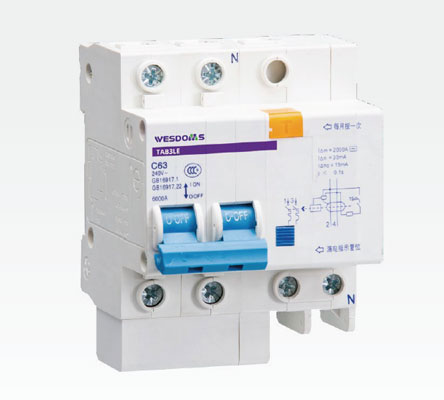

TAB3LE-63 斷路器應用于安裝在初級設備控制板上的斷路器，亦可應用于商場、基站、家庭電源進線板控制端等。對對地漏電，人體直接或間接觸電等故障進行保護。

規格及配置

極數: 1P+N, 2P, 3P, 3P+N，4P
工作電壓: AC230/400V
額定電流: 6A,10A,16A,20A,25A,32A,40A,50A,63A
額定剩余動作電流: 10,30,100,300,500(mA);
型式: A 型、AC 型
分?jǐn)嗄芰? 6kA, 4.5kA
電氣壽命: 4000 次，機械壽命: 10000 次

產品執行標準

IEC61009-1， GB/T16917.1

安裝條件

1、環境溫度 ：
-5 攝氏度至+40 攝氏度
2、安裝地點：
海拔不超過2000m
3、大氣條件：
大氣相對濕度在周圍空氣溫度+40℃時不超過50%，在較低溫度下可以有
較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的平均
最低溫度為+25℃并考慮到因溫度變化發生在產品表面上的凝露。
4、污染等級：
污染等級為3 級。
5、安裝類別：
斷路器保護電路的安裝類別為Ⅲ。

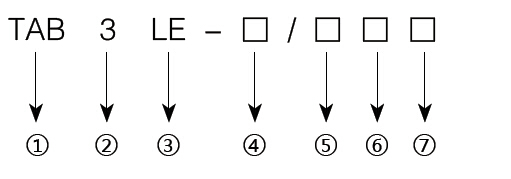

型號含義

①	眾智信（天津）電氣有限公司小型斷路器
②	設計序號
③	漏電代號
④	殼架額定等級電流Inm（A） ：63
⑤	脫扣類型：B:B 型,C:C 型, D:D 型
⑥	額定工作電流（A） ：Inm=63A:1、3、6、10、16、20、25、32、40、50、63
⑦	極數： 1P+N： 一極加N 極， 2P: 二極，3P： 三極 ，3P+N：三極加N 極 ，4P:四極

技術參數

關于產品A 型與AC 型區別：
AC 型只對交流漏電起保護作用，對直流脈動漏電不能動作，起不到保護作用；而A 型除了對交流漏電起保護外還對直流脈動漏電起保護作用。

型式	能脫扣的剩余電流和電流波形		脫扣電流范圍
AC型	交流剩余電流		0.5I △ n-I △ n
A型	交流剩余電流		0.5I △ n-I △ n

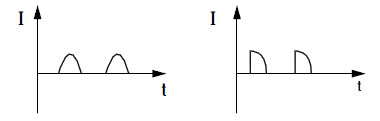

	脈動直流剩余電流（半波和相控半波電流）		0.35I △ n-1.4I △ n（或2I △ n）（電流滯后角0°） 0.25I △ n-1.4I △ n（或2I △ n）（電流滯后角90°） 0.11I △ n-1.4I △ n（或2I △ n）（電流滯后角135°）
	半波電流疊加 6mA 平滑直流剩余電流		最大不超過 0.14I △ n（或2I △ n）+6mA

表1 電子式RCBO 短路瞬間電流保護特性參數

	0.2s 內不脫扣	0.2s 內脫扣
B 型曲線	3In	5In	IEC60896-1 GB/T16917.1
C 型曲線	5In	10In
D 型曲線	10In	15In

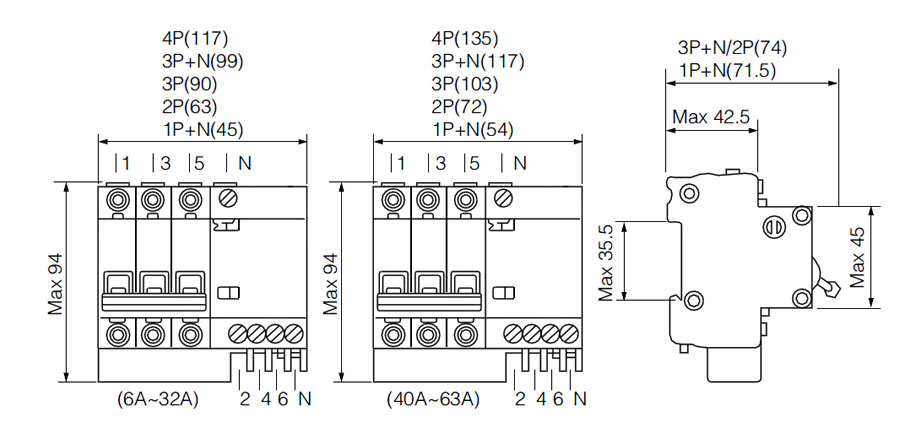

外形尺寸
