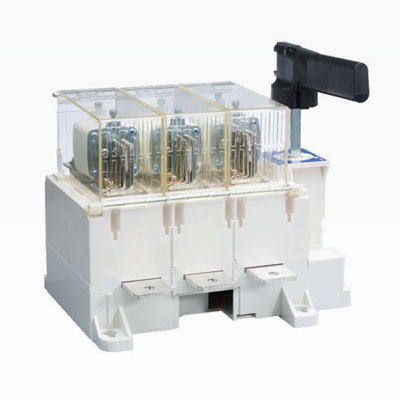

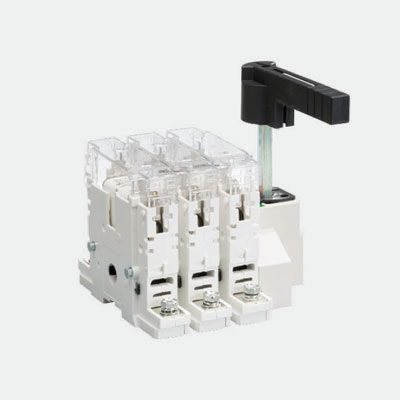

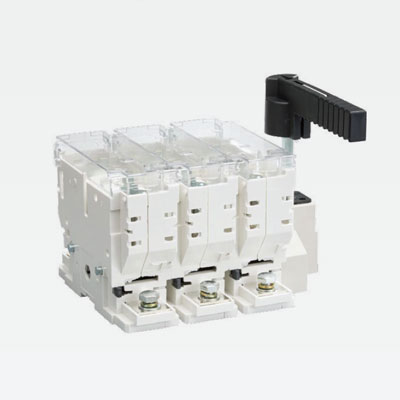

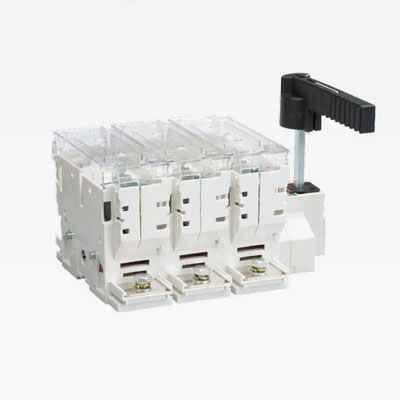

TAG3(R)系列隔離開關熔斷器組
TAG3(R) 系列隔離開關熔斷器組（以下簡稱開關）是一種多極、手動操作開關，采用玻璃纖維增強不飽和聚脂制造外殼，有很高的介電性能、防護能力和可靠的操作安全性。
操作機構是彈簧蓄能，瞬時釋放的加速機構，瞬時接通與斷開多斷點觸頭結構。與操作手柄的速度無關，極大提高了各項電氣性能與機械性能。
隔離開關熔斷器組能夠確保帶負荷接通與斷開電路，并具有可靠的過電流或短路的安全分?jǐn)啾Ｗo(hù)。
明顯可見斷開狀態。
具有很強的耐濕熱性。
開關造型美觀、新穎、簡潔、體積小、功能全，是同類產品的最佳選擇。

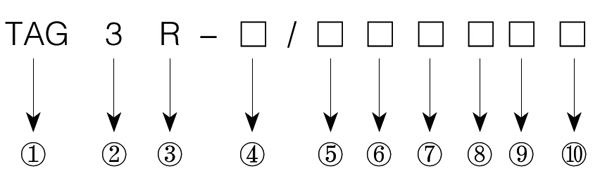

型號含義
|
①
|
眾智信（天津）電氣有限公司隔離開關
|
|
②
|
設計序號：
|
|
③
|
保護形式：熔斷組
|
|
④
|
殼架額定等級電流
|
|
⑤
|
極數
|
|
⑥
|
額定工作電流
|
|
⑦
|
操作方式1
|
|
⑧
|
操作方式2
|
|
⑨
|
接線方式
|
|
⑩
|
輔助觸頭
|
注：方框內功能不需要不注。 F 常開或常閉輔助觸點，S 常開+ 常閉S 型輔助觸點，U-U 型輔助觸點。選型舉例：額定電流160A、3 極、側面柜內操作。
配用熔斷體規格
|
隔離開關熔斷體組殼架電流A
|
熔斷體額定電流A
|
熔斷體尺碼
|
|
63
|
10、20、30、40、50、63
|
00C
|
|
160
|
63、80、100、125、160
|
00
|
|
250
|
160
|
0
|
|
200、250
|
1
|
|
400
|
300、315、400
|
2
|
|
630
|
400、500、630
|
3
|
