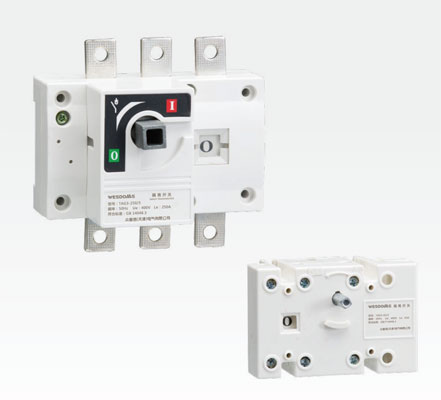

產品概述
TAG3 系列負荷隔離開關廣泛適用于建筑、電力、石油化工及其它行業的配電系統和自動化系統。
模塊化設計結構，具有靈活多樣的組合性，采用玻璃纖維增強不飽和聚脂樹脂制造外殼，有很高的介電性能、防護能力和可靠的操作安全性。
操作機構是彈簧蓄能、瞬時釋放的加速機構，瞬時接通與分斷雙斷點觸頭結構。與操作手柄的速度無關。集多種結構與操作方式，有直接觀察觸頭通斷狀態的窗口，有柜內、柜外、柜后操作，有正面、側面操作，有板后接線。
開關造型美觀、新穎、簡潔、體積小、功能全，是同類產品中理想的選擇。
TAG3 系列產品已獲3C 認證證書。

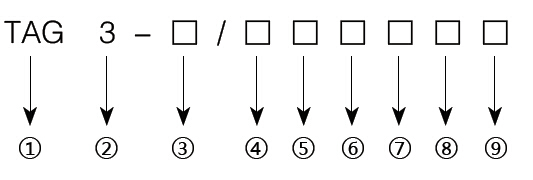

型號含義
|
①
|
眾智信（天津）電氣有限公司隔離開關
|
|
②
|
設計序號
|
|
③
|
殼架額定電流
|
|
④
|
極數
|
|
⑤
|
觀察窗
|
|
⑥
|
輔助觸頭
|
|
⑦
|
接線方式
|
|
⑧
|
操作方式
|
|
⑨
|
額定工作電流
|
|
一常開一常閉
|
F11
|
F1NO+F1NC
|
|
二常開二常閉
|
F22
|
F2NO+F2NC
|
符合標準
● 國家標準：
GB/T14048.1《低壓開關設備和控制設備總則》
GB/T14048.3《低壓開關設備和控制設備、開關、隔離器、隔離開關及熔斷器組合電器》
使用環境
TAG3 系列負荷隔離開關在下列條件下能可靠工作：
● 海撥高度不超過2000 米；
● 環境溫度不高于40℃，不低于-5℃，相對濕度不大于95%；
● 無爆炸危險介質；
● 無雨雪侵襲環境；
注：若頇期使用于周圍空氣溫度高于+40℃ - 或低于-5℃ ~-45℃的條件下，用戶應向制造廠說明。
性能特點
● TAG3 系列負荷隔離開關從63-3150A 分7 個規格是模塊化設計基礎型，具有三極、四極（三極+ 可通斷中性極），主要用于電路的接通與分斷或作電氣隔離，1000A 以上只作電氣隔離。
● 正面設有標記窗口指示觸頭通斷狀態。
● 根據需要可提供后面觀察窗口，直接觀察觸頭通斷狀態，窗口樣式，見TAG3-160A-1600A/H 柜后操作負荷隔離開關。
● 可配裝兩組輔助觸點。
● 可配制電纜絕緣罩。
