適用范圍

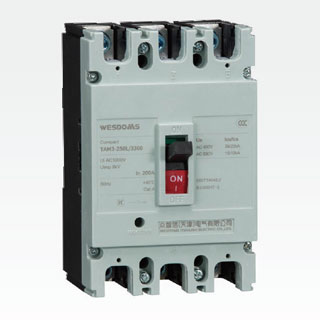

TAM3 系列塑料外殼式斷路器（以下簡稱斷路器）， 是本廠采用國際先進設計、制造技術研制、開發的新型斷路器之一。按照其額定極限短路分斷能力（Icu) 的高低， 分為C 型（基本型），L 型（標準型）、M 型（較高分斷型）、H 型（高分斷型）四類。該產品具有體積小、分斷高、飛弧短、（部分規格零飛?。?。抗振動的特點，是陸地及船舶使用的理想產品。其額定絕緣電壓800V 適用于交流50Hz、690V 及以下的電路中作不頻繁轉換和電動機不頻繁起動之用。斷路器具有過載、短路和欠壓保護功能， 能保護線路電源設備不受損壞。
本斷路器可垂直安裝，亦可水平安裝。

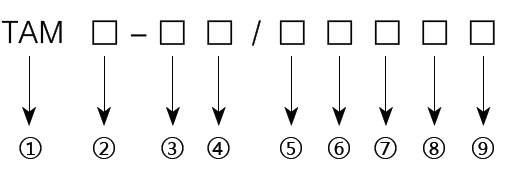

型號含義
|
①
|
眾智信（天津）電氣有限公司塑料外殼式斷路器
|
|
②
|
設計序號： 2：系列2 3：系列3
|
|
③
|
殼架額定等級電流Inm
|
|
④
|
分斷能力
|
|
⑤
|
極數
|
|
⑥
|
脫扣方式及附件代號
|
|
⑦
|
保護方式
|
|
⑧
|
操作方式：
|
|
⑨
|
額定工作電流（A）
|
工作環境及安裝條件
1、海拔高度不超過2000m；
2、環境溫度：可在-5℃至40℃正常環境和運行溫度條件下長期工作，工作環境溫度超過40℃時( 電動機保護超過60℃ )，應參考溫度降容系數表使用，或聯系我們。存儲溫度為-20℃至70℃
3、濕度：正常工作時需滿足：在周圍空氣溫度為+40℃的前提下，大氣相對濕度不能超過50%，如溫度較低，則可以在較高的相對濕度條件下使用。最濕月份的月平均相對濕度為90%，需要考慮產品表面產生的凝露對產品性能的影響。
4、污染等級：TAM3 系列產品運行在污染等級為3 級, IEC60747-1 和IEC60664-1 標準所定義的環境（工業環境）中
5、抗?jié)駸崮芰Γ焊衫?、干熱、濕?br />
技術參數
|
殼架電流
|
TAM3-125
|
TAM3-250
|
TAM3-400
|
TAM3-630
|
|
額定電壓Ue(V)
|
400/415
|
400/415/690
|
400/415/690
|
400/415/690
|
|
額定絕緣電壓Ui(V)
|
800
|
800
|
800
|
800
|
|
額定沖擊耐受電壓Uimp(V)
|
8
|
8
|
8
|
8
|
|
額定電流In(A)
|
10-125
|
100-125
|
200-400
|
250-630
|
|
極數Pole(3P,4P-A/B)
|
3/4
|
3/4
|
3
|
3/4
|
3/4
|
|
|
S
|
S
|
F
|
N
|
H
|
F
|
N
|
H
|
R
|
F
|
N
|
H
|
R
|
|
額定極限短路分斷能力
Icu(kA)
|
50/60Hz AC400/415V
|
35
|
35
|
50
|
70
|
85
|
50
|
70
|
85
|
100
|
50
|
70
|
85
|
100
|
|
50/60Hz AC690V
|
-
|
8
|
8
|
-
|
-
|
8
|
10
|
-
|
-
|
10
|
10
|
-
|
-
|
|
額定運行短路分斷能力
Ics(kA)
|
50/60Hz AC400/415V
|
21
|
21
|
30
|
42
|
64
|
30
|
42
|
51
|
75
|
30
|
42
|
51
|
75
|
|
50/60Hz AC690V
|
-
|
4
|
8
|
-
|
-
|
8
|
10
|
-
|
-
|
10
|
10
|
-
|
-
|
|
機械壽命
|
機械有維護
|
40000
|
40000
|
20000
|
20000
|
|
機械無維護
|
20000
|
20000
|
10000
|
10000
|
|
電氣壽命
|
AC400/415V
|
8000
|
8000
|
7500
|
7500
|
|
保護類型
|
配電保護
|
■
|
■
|
■
|
■
|
|
電動機保護
|
■
|
■
|
■
|
■
|
|
脫扣方式
|
熱磁脫扣
|
■
|
■
|
■
|
■
|
|
單磁脫扣
|
■
|
■
|
■
|
■
|
|
安裝方式
|
固定式板前接線
|
■
|
■
|
■
|
■
|
|
固定式板后接線
|
■
|
■
|
■
|
■
|
|
插入式板前接線
|
■
|
■
|
■
|
■
|
|
插入式板后接線
|
■
|
■
|
-
|
-
|
|
抽出式
|
-
|
■
|
■
|
■
|
|
產品附件
|
欠壓脫扣器
|
■
|
-
|
-
|
-
|
|
分勵脫扣器
|
■
|
■
|
■
|
■
|
|
報警觸頭
|
■
|
■
|
■
|
■
|
|
輔助觸頭（一開一閉）
|
■
|
■
|
■
|
■
|
|
輔助觸頭（二開二閉）
|
■
|
■
|
■
|
■
|
|
拓展端子
|
■
|
■
|
■
|
■
|
|
交流電操 CD1
|
-
|
-
|
-
|
-
|
|
交直流通用電操CD2
|
■
|
■
|
■
|
■
|
|
圓形直接手操
|
■
|
■
|
■
|
■
|
|
方形直接手操
|
■
|
■
|
■
|
■
|
|
圓形延伸手操
|
■
|
■
|
■
|
■
|
|
方形延伸手操
|
■
|
■
|
■
|
■
|
|
相間隔板
|
■
|
■
|
■
|
■
|
|
附件自助安裝
|
■
|
■
|
■
|
■
|
|
隔離功能
|
■
|
■
|
■
|
■
|
|
使用類別
|
A類
|
A類
|
A類
|
A類
|
|
認證
|
CCC
|
CCC
|
CCC
|
CCC
|
|
尺寸- 固定前連接
|
3P(mm)
|
75*130*68
|
107*165*76
|
140*257*107.5
|
140*257*107.5
|
|
W( 寬)*H( 高)*D( 深)
|
4P(mm)
|
100*130*68
|
142*165*76
|
184*257*107.5
|
184*257*107.5
|
