適用范圍

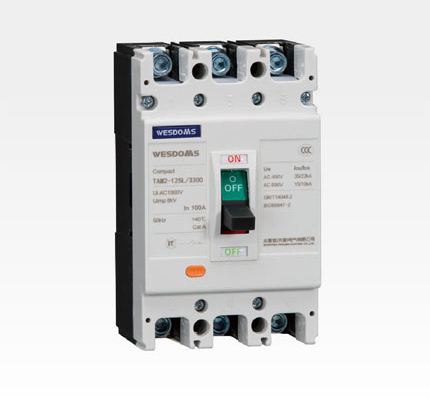

TAM2 系列塑料外殼式斷路器（以下簡稱斷路器）， 是本廠采用國際先進設計、制造技術研制、開發的新型斷路器之一。按照其額定極限短路分斷能力（Icu) 的高低， 分為C 型（基本型），L 型（標準型）、M 型（較高分斷型）、H 型（高分斷型）四類。該產品具有體積小、分斷高、飛弧短、（部分規格零飛弧）?？拐駝拥奶攸c，是陸地及船舶使用的理想產品。
其額定絕緣電壓800V（TAM2 - 63 為500 伏）適用于交流50Hz、690V及以下的電路中作不頻繁轉換和電動機不頻繁起動之用。斷路器具有過載、短路和欠壓保護功能， 能保護線路電源設備不受損壞。
本斷路器可垂直安裝，亦可水平安裝。

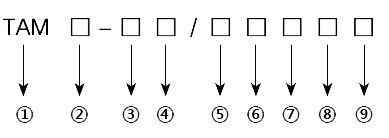

型號含義
|
①
|
眾智信（天津）電氣有限公司塑料外殼式斷路器
|
|
②
|
設計序號： 2：系列2 3：系列3
|
|
③
|
殼架額定等級電流Inm
|
|
④
|
分斷能力
|
|
⑤
|
極數
|
|
⑥
|
脫扣方式及附件代號
|
|
⑦
|
保護方式
|
|
⑧
|
操作方式：
|
|
⑨
|
額定工作電流（A）
|
注：1）6A 規格只有電磁( 瞬時) 型；
2）帶( ) 為不推薦規格
2、按接線方式分為板前接線、板后接線、插入式三種；
3、按過電流脫扣器型分熱動電磁( 復式) 型、電磁( 瞬時) 型兩種。按過電流脫扣器額定電流(A) 分：TAM2-63 為(6)10、16、20、25、32、40、50、63A 九級；TAM2-125 為 (10)16、20、25、32、40、50、63、80、100、125A 十一級； TAM2-250 為100、125、140、160、180、200、25、250A 為八級；TAM2-400 為225 、250 、215 、350、400A；TAM2-630 為400、500、630A 三級；TAM2-800 為630、700、800A 三級；TAM2-1600 為800、1000、1250、1600A 四級；
注：1）配電用斷路器無代號：保護電動機用斷路器以2 表示；船用用C 表示；“三防”用TH 表示。
2）手柄直接操作用無代號: 電動操作用P 表示；手動操作機構用Z 表示；
4、按附屬裝置分帶附屬裝置和不帶附屬裝置兩種。
附屬裝置分內部裝置，和外部裝置，內部裝置有分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭四種，外部裝置有轉動手柄操作機構、電動操作機構等。
警告用戶：
1、產品使用的轉動手柄操作機構由本廠配套提供，以保證質量，如用戶自行購買，請選購質量可靠工廠，用戶自行安裝后發生的一切后果，本廠概不負責。
2、產品脫扣器跳閘后，電操機構和手操機構必須先使手柄先進行再扣后，才能合閘（手柄再扣方向和斷開方向）相同。
工作環境及安裝條件
1、海拔高度不超過2000m；
2、周圍空氣溫度為+40℃ ( 對船用產品為+45℃ ) 和不低于-5℃；
3、能耐受潮濕空氣的影響；
4、能耐受鹽霧、油霧的影響；
5、能耐受霉菌的影響；
6、最大斜度為22.5°；
7、在受到船舶正常振動時能可靠工作；
8、無爆炸危險的介質中、且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
9、在沒有雨雪侵襲的地方。
