適用范圍
TAQ3NMA 自動轉換開關電器適用于額定工作電壓400V，頻率50Hz 的緊急供電系統。當一路電源發生故障時，可以自動完成常用電源與備用電源間轉換，而無需人工操作，以保護重要用戶供電的可靠性。主要用于醫院、商場、銀行、化工、冶金、高層建筑、軍事設施和消防等不允許斷電的重要場所。
產品符合GB/T 14048.11 標準。

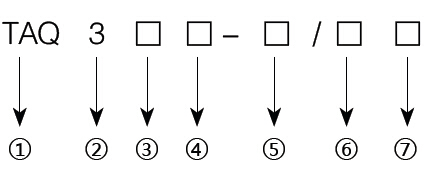

型號說明
|
①
|
眾智信（天津）電氣有限公司自動轉換開關
|
|
②
|
設計序號
|
|
③
|
執行斷路器類型
|
|
④
|
控制器類型
|
|
⑤
|
殼架額定等級電流Inm（A）
|
|
⑥
|
極數
|
|
⑦
|
額定工作電流
|

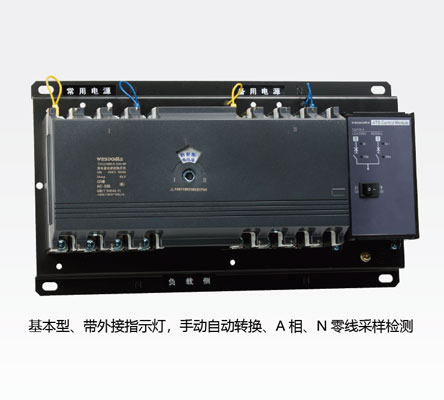

結構簡介
TAQ3NM-A 型自動轉換開關電器的使用類別為AC-33iB，電器級別為CB 級。
TAQ3NM-A 型自動轉換開關電器是由兩臺三極或四極的塑殼斷路器及其
附件( 輔助、報警觸點)、機械聯鎖傳動機構、智能控制器等組成。
其特點是：
● 兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底杜絕了兩臺斷路器同時合閘的可能性；
● 具有短路、過載保護功能；
工作條件
● 周圍空氣溫度：-5℃ ~+40℃，且24h 平均值不超過+35℃；
● 大氣條件：大氣的相對濕度在周圍最高溫度+40℃ 時不超過50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度+25℃時，該月的平均最大相對濕度為90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過2000m；
● 污染等級：安裝地點的環境污染等級為3 級。

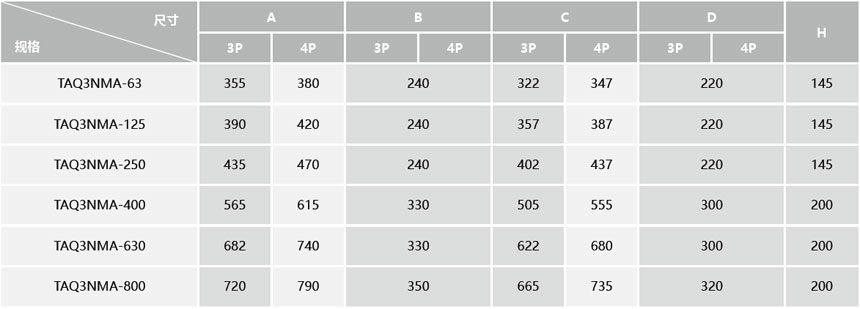

外形及安裝尺寸
