適用范圍

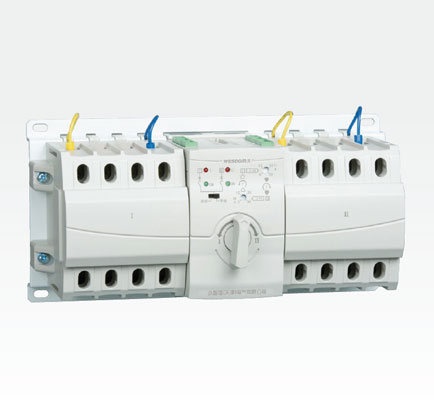

全新設計的TAQ3NX/CX 系列自動轉換開關電器是基于對自動轉換開關電器技術的深入研發，從產品結構、控制單元、執行單元、電磁兼容等各方面均進行了全新設計，全面顛覆傳統自動轉換開關電器的設計理念。本產品結構緊湊，易于安裝；模塊化設計，提高產品供電的連續性，節能效果優于其他同類產品。主要適用于交流50Hz，額定電壓400V，額定工作電流不大于63A 的兩路中性點接地電源系統中，因一路電源發生異常而進行電源之間的轉換，保證其供電的可靠性和安全性。
產品符合GB/T 14048.11 標準。

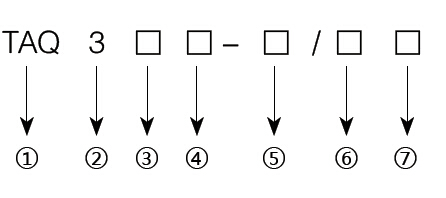

型號說明
|
①
|
眾智信（天津）電氣有限公司自動轉換開關
|
|
②
|
設計序號
|
|
③
|
執行斷路器類型
|
|
④
|
控制器類型
|
|
⑤
|
殼架額定等級電流Inm（A）
|
|
⑥
|
極數
|
|
⑦
|
額定工作電流
|
工作條件
● 周?chē)諝鉁囟龋?5℃ ~+40℃，且24h 平均值不超過+35℃；
● 大氣條件：大氣的相對濕度在周?chē)罡邷囟?40℃ 時不超過50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度+25℃時，該月的平均最大相對濕度為90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過2000m；
● 污染等級：安裝地點的環境污染等級為3 級。
產品特點
產品采用模塊化設計，執行元器件、傳動機構、控制電路完全獨立更換方便。
① 機械聯鎖裝置采用齒輪傳動，徹底杜絕了同時合閘的可能性；
②
控制器控制電路布局采用工作電源和采樣電源與單片機控制分離，從硬件結構上克服了電磁干擾；
③
產品工作電源電壓：AC 230V；
④
產品運行功耗小，最大峰值功耗為4.8W，僅為其他同類型號產品功耗的20%；
⑤
產品功能齊全，具備啟動發電機、消防聯動、合閘延時等功能；
⑥
模塊化設計，各部件互換性能好，安裝方便；
⑦
可安裝多款執行斷路器；
