概述
- 支持在線熱插拔（包括N/PE 火花間隙）
- 優質壓敏電阻，自主研發生產，性能可靠，質量保證
- 優帶熱脫扣裝置
- 優視狀態指示窗口
- 謠言觸點可選擇
- 適應不同電網制式，保護更全面
-35mm 導軌安裝，標準模塊設計
附件
|
可添加附件
|
附件屬性
|
附件屬性
|
|
謠言報警
|
常開/ 常閉觸點端子（可選）
|
常開/ 常閉觸點端子（可選）
|
|
謠言接口接線能力
|
最大1.5mm2 單股線/ 軟線
|
最大1.5mm2 單股線/ 軟線
|
技術參數
|
技術數據
|
技術數據
|
技術數據
|
|
電氣參數
|
|
IEC 類別
|
Ⅱ，T2
|
Ⅱ，T2
|
|
SPD 類別
|
限壓型
|
組合型
|
|
規格
|

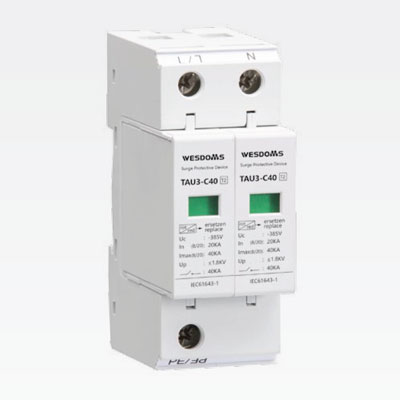

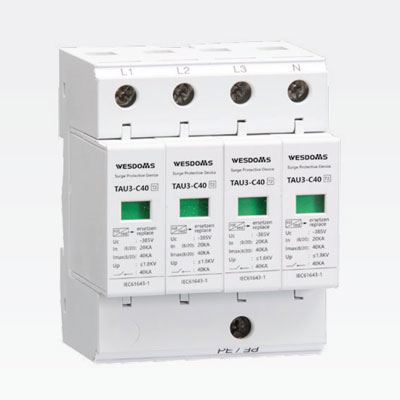

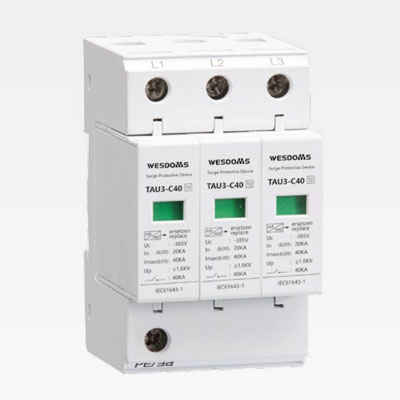

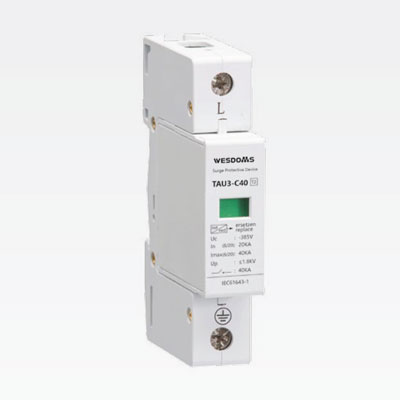

1P 2P 3P 4P
|
1+NPE 3+NPE
|
|
額定電壓Un
|
220V AC / 220V AC / 380V AC / 380V AC
|
220V AC / 380V AC
|
|
最大持續運行電壓Uc
|
|
|
|
|
L-N
|
275V AC / 275V AC / 385V AC / 385V AC
|
275V AC / 385V AC
|
|
|
N-PE
|
275V AC / 275V AC / …… / 385V AC
|
255V AC / 255V AC
|
|
|
L-PEN
|
275V AC / …… / 385V AC / ……
|
…… / ……
|
|
標稱放電電流In（8/20）μs
|
L-N
|
20kA
|
20kA
|
|
最大放電電流Imax（8/20）μs
|
L-N
|
40kA
|
40kA
|
|
電壓保護水平Up（8/20）μs
|
L-N
|
1.8kV
|
1.8kV
|
|
短路耐受Ip
|
1.8kV
|
1.5kV
|
|
25kA
|
25kA
|
|
響應時間tA
|
L-N
|
≤ 25ns
|
≤ 25ns
|
|
后備保護SCB 選型
|
WRSCB-40
|
WRSCB-20
|
|
一般參數
|
|
失效指示
|
綠色：正常 紅色：失效
|
綠色：正常 紅色：失效
|
|
安裝導線截面積
|
4-35mm2
|
4-35mm2
|
|
安裝方式
|
35mm 標準導軌（EN50022/DIN46277-3）
|
35mm 標準導軌（EN50022/DIN46277-3）
|
|
工作環境
|
-40~70℃
|
-40~70℃
|
|
外殼材料
|
塑膠，符合UL94 V-0
|
塑膠，符合UL94 V-0
|
|
防護等級
|
IP20
|
IP20
|
|
檢測標準
|
IEC 61643-1/GB18802.1
|
IEC 61643-1/GB18802.1
|
